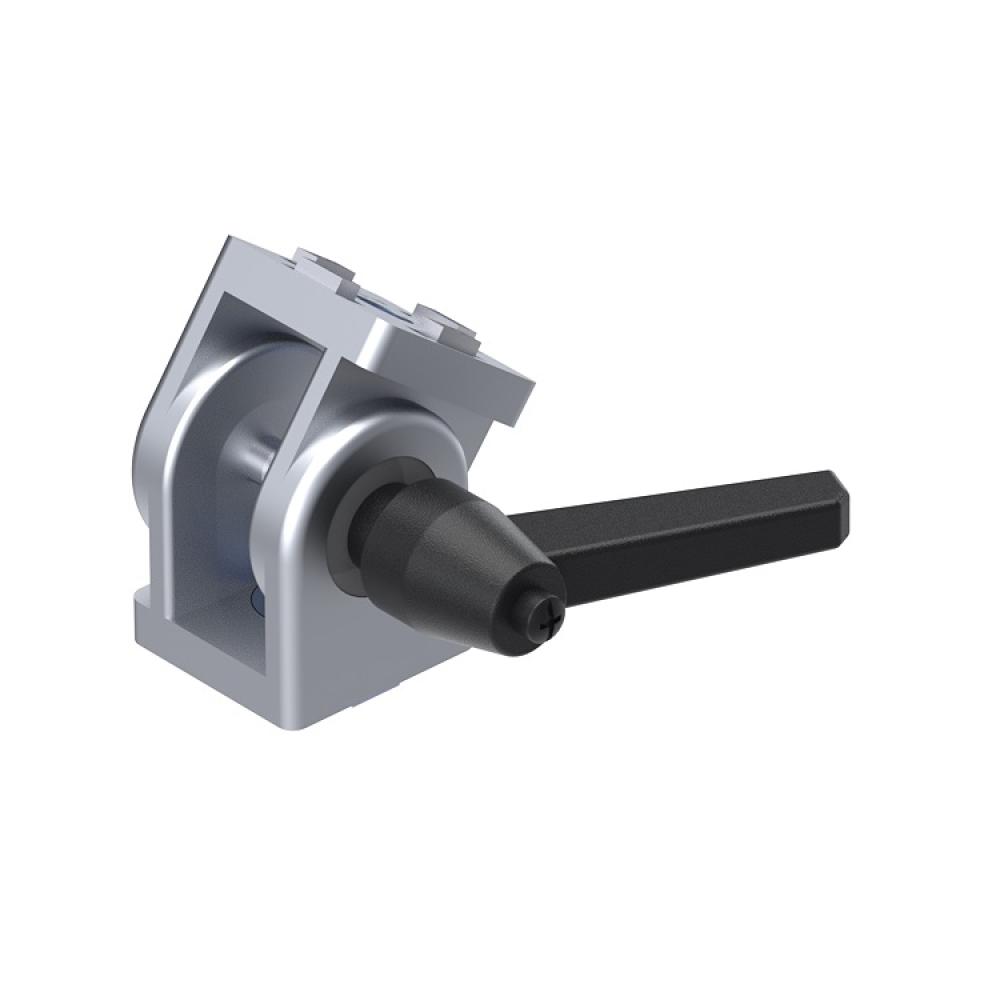

Bewegliches Gelenk 40×40 – Nut 8 / Nut 10

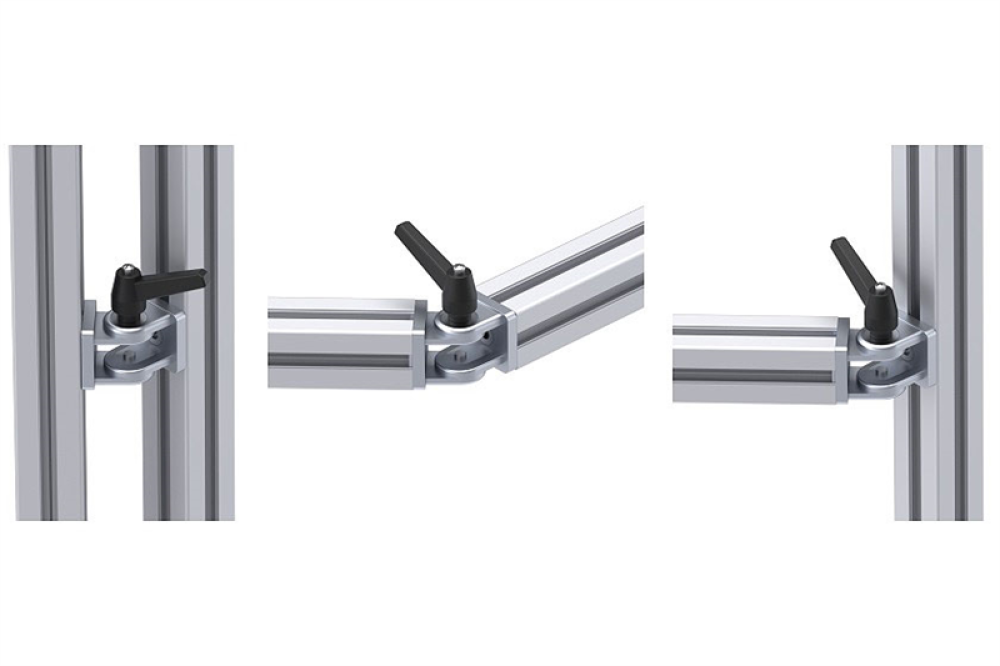

Das bewegliche Gelenk ermöglicht eine verstellbare Verbindung von Aluminiumprofilen mit den Abmessungen 40×40 mm für Nut 8 (K8) und Nut 10 (K10) Systeme.
Technische Beschreibung
-

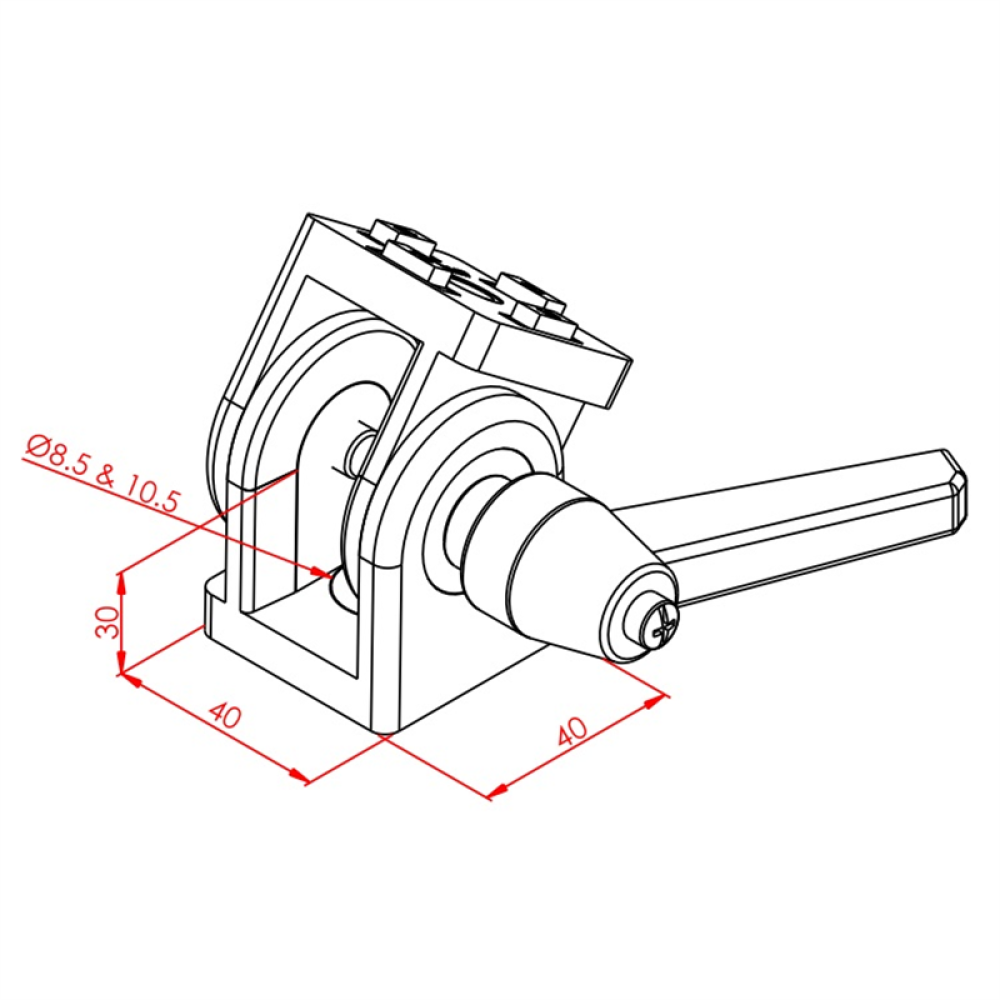

Profilkompatibilität: 40×40 mm Aluminiumprofil mit Nut 8 oder Nut 10
-
Bewegungsbereich: Ermöglicht eine winkelverstellbare Verbindung von 90° bis 270° – insgesamt 180° Schwenkbereich
-
Fixierung: Durch den Klemmhebel kann das Gelenk in jeder gewünschten Position arretiert werden
-
Belastbarkeit: Hält einer Drehkraft von 1000 N in Drehrichtung stand
-
Montage: Mit Befestigungsringen und Nut-Haltern sowohl an K8- als auch K10-Profilen verwendbar
-
Farben: Erhältlich in Grau und Schwarz
-
Material: Aluminiumdruckguss oder Zinkdruckguss, eloxiert oder pulverbeschichtet
Vorteile
-
Universell einsetzbar für Maschinenrahmen, Gestelle, Prüf- und Messeinrichtungen, Roboterarme usw.
-
Flexible und gleichzeitig stabile Winkelverstellung
-
Robuste Klemmmechanik für sichere Arretierung
Kurz gesagt
Dieses Gelenk ist ideal, wenn Sie eine bewegliche Verbindung zwischen zwei 40×40-Profilen benötigen, die sich im gewünschten Winkel fixieren lässt und gleichzeitig eine hohe Belastbarkeit von 1000 N bietet.
